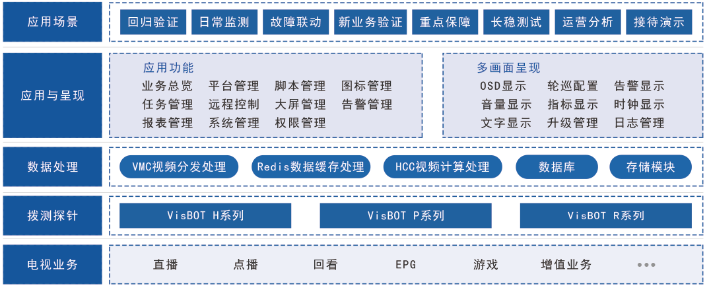

五層架構設計：電視業務層、撥測探針采集層、數據處理層、應用呈現層、應用場景層
可視化呈現設備與接顯示大屏對接，按需呈現被測機頂盒的視頻畫面、質量數據等，滿足各種運維場景的需要
核心能力
遠程操控和畫面回傳能力
在監測中心(省中心)，可遠程遙控撥測點的機頂盒，同時可以觀測到機頂盒回傳的視頻畫面。
圖像識別與分析能力
被測機頂盒的視頻畫面可識別與分析，包括錯誤識別、臺標識別、文字識別和畫面品質的分析等（如馬賽克、卡頓等）。
EPG信息提取能力
在監測中心(省中心)，可遠程遙控撥測點的機頂盒，同時可以觀測到機頂盒回傳的視頻畫面。
智能撥測能力
基于EPG資源樹、圖像識別和紅外操控，具備按指定策略、指定內容的智能化、自動化撥測能力。
QoE、KQI、KPI關聯分析能力
基于畫面的QoE體驗質量和IP層面的KPI、KQI質量指標在同一時刻對比分析的能力。
多場景一鍵切換能力
選擇某一應用場景的腳本（如，日常維護、接待演示等），一鍵下發到特定的撥測探針組，實現場景即可轉化。
應用場景
接待與演示
用于演示可視化系統的各種功能。
重點保障
在節假日或有重要活動時，對重點EGP、節目進行長時間可視化監視，各地的重要內容顯示在大屏上。
日常監測
在監測中心(省中心)，可遠程遙控撥測點的機頂盒，同時可以觀測到機頂盒回傳的視頻畫面。
回歸測試
平臺/終端等設備升級、EPG頁面變更后，對其進行回歸驗證，確認升級或變更沒有影響業務的正常運行。通常在半小時內完成測試。
新業務驗證
新增EPG欄目或節目后,對新增的內容進行驗證,檢驗內容下發是否成功,通常在半小時內完成測試.(如教育欄目集中上線故障的發現、節目更新CDN驗證等）。
運營遍歷
遍歷新欄目、新節目，獲取業務內容，分析內容的豐富度和熱度。每1個月跑一次，通常在半小時內完成測試。(如監管盜版侵權，監管相關內容是否下線等）。
長穩測試
在機頂盒運行一段時間后（如1個月），對機頂盒長時間的撥測，觀測機頂盒是否存在反應遲鈍等現象。每1個月跑一次，通常在半小時內完成測試。
故障聯動
當有故障告警時(故障告警也可來自第三方)，系統自動關聯到故障現場，將故障點的畫面顯示在大屏幕上。該場景為最高優先級，可終止其它應用場景。
系統界面
設備展示
